ОБ УНИВЕРСАЛЬНЫХ СЦЕПКАХ август 2008
В состав рабочих орудий, которыми обычно оснащают мотоблоки (мотокультиваторы), как правило, входит универсальная сцепка, которая обеспечивает присоединение к мотоблоку пассивного орудия (плуга, окучивателя, картофелекопателя и др.) с возможностью регулирования положения орудия в двух плоскостях.
Технология работы пассивными орудиями требует того, чтобы такое регулирование было возможным.
Универсальные сцепки, выпускаемые разными предприятиями, в основном бывают "двухэтажными" и "одноэтажными".
"Двухэтажные" сцепки

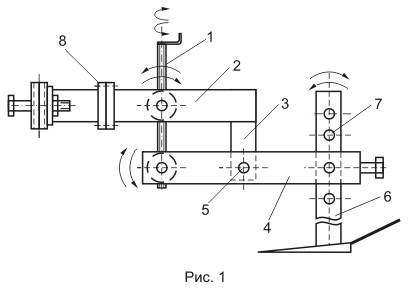

В "двухэтажных" сцепках (рис.1) к мотоблоку своей передней частью 9 присоединяется кронштейн 2, который в процессе работы мотоблока остается неподвижным. К нему неподвижно крепится стойка 3, на оси 5 которой может качаться рычаг 4. Его качание обеспечивается вращением винта 1, шарнирно соединенного с кронштейном 2 и рычагом 4. Рабочее орудие 6 закреплено в рычаге 4 и в результате его качания наклоняется в осевой плоскости, изменяя свой "угол атаки".
Положение орудия по высоте может регулироваться независимо от наклона за счет наличия в стойке рабочего орудия отверстий 7.
При необходимости поворота орудия в плоскости, перпендикулярной осевой (например, для поворота плуга, когда правое колесо мотоблока, начиная со второго круга, идет по борозде, образованной при предыдущем круге), такой поворот обеспечивается фланцами 8: передняя часть 9 кронштейна 2 остается неподвижной, а задняя его часть вместе со стойкой 3, рычагами и плугом 6 поворачивается на требуемый угол так, чтобы при наклоне мотоблока стойка плуга была установлена вертикально.
Достоинством таких сцепок является возможность независимого регулирования двух параметров: "угла атаки" орудия и его заглубления в грунт.
Разновидности "двухэтажных" сцепок: винт 1 и стойка 3 меняются местами или винт располагается горизонтально и с помощью дополнительной связи воздействует на рычаг 4 и т.д. Однако, преимущество схемы, показанной на рис.1 все же остается, ибо в данном случае винт 1 при нагрузке растягивается, а в других вариантах может сжиматься, что является нежелательным, ибо приводит к его продольному изгибу.
"Одноэтажные" сцепки

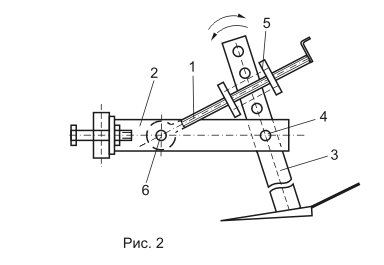

"Одноэтажные" сцепки (рис.2), у которых имеется неподвижный кронштейн 2, который крепится к мотокультиватору, а роль рычага 4 (см. рис.1) выполняет винт 1 (см. рис.2).Роль стойки 3 (см. рис.1) выполняет стойка самого орудия 3 (см. рис.2). Стойка орудия входит в гнездо гайки 5, которая при вращении винта перемещается вдоль его оси. При этом изменится "угол атаки" орудия.
Разновидности таких сцепок отличаются тем, что гайка 5 размещается на оси 6. При этом гайка 5 выполняется в виде гнезда, неподвижного относительно винта и вращающегося вместе с ним, а стойки орудия 3 размещается в пазу гайки 5 и поворачивается, изменяя "угол атаки".
"Одноэтажные" сцепки обычно дешевле "двухэтажных", однако пользование ими существенно усложнено, так как они не обеспечивают независимое регулирование указанных выше двух параметров. Если установку оптимального "угла атаки" орудия при использовании двухэтажных сцепок может осуществляться на ходу, то применение одноэтажной сцепки такую возможность исключает.
